[3D Scan to BIM] 도면 없는 노후 방화수문, Leica RTC360 3D 스캔으로 정밀 안전진단 및 역설계 데이터 구축

안녕하세요. 고정밀 3D 스캐닝 및 디지털 아카이빙 전문 기업 공간아카이브입니다.

최근 전국적으로 지어진 지 30~50년이 지난 노후 수문과 보 등 하천 구조물의 안전성 문제가 수면 위로 떠오르고 있습니다. 시설물의 지속적인 유지보수와 안전 점검이 시급한 시점이지만, 현장에서는 뜻밖의 난관에 부딪히곤 합니다. 바로 '준공 도면의 부재'입니다.

과거에 수기로 작성된 도면이 분실되었거나, 수차례 증축 및 보수를 거치면서 기존 도면이 현재의 실제 현황과 완전히 달라진 경우가 허다합니다. 정확한 도면이 없으면 보수 설계를 시작할 수 없고, 정밀한 안전 점검 역시 불가능합니다.

공간아카이브는 이러한 문제를 해결하기 위해 광대역 3D 스캐너인 'Leica RTC360'을 투입하여, 도면이 소실된 방화수문의 현황을 디지털 데이터로 완벽하게 복원(As-built)했습니다. 이번 프로젝트의 전 과정과 포인트클라우드 데이터 활용법을 상세히 공유합니다.

3D스캔

3D스





스캔마스터 공간아카이브

■ 방화수문(Banghwa Sluice Gate) 3D 스캔 프로젝트 개요

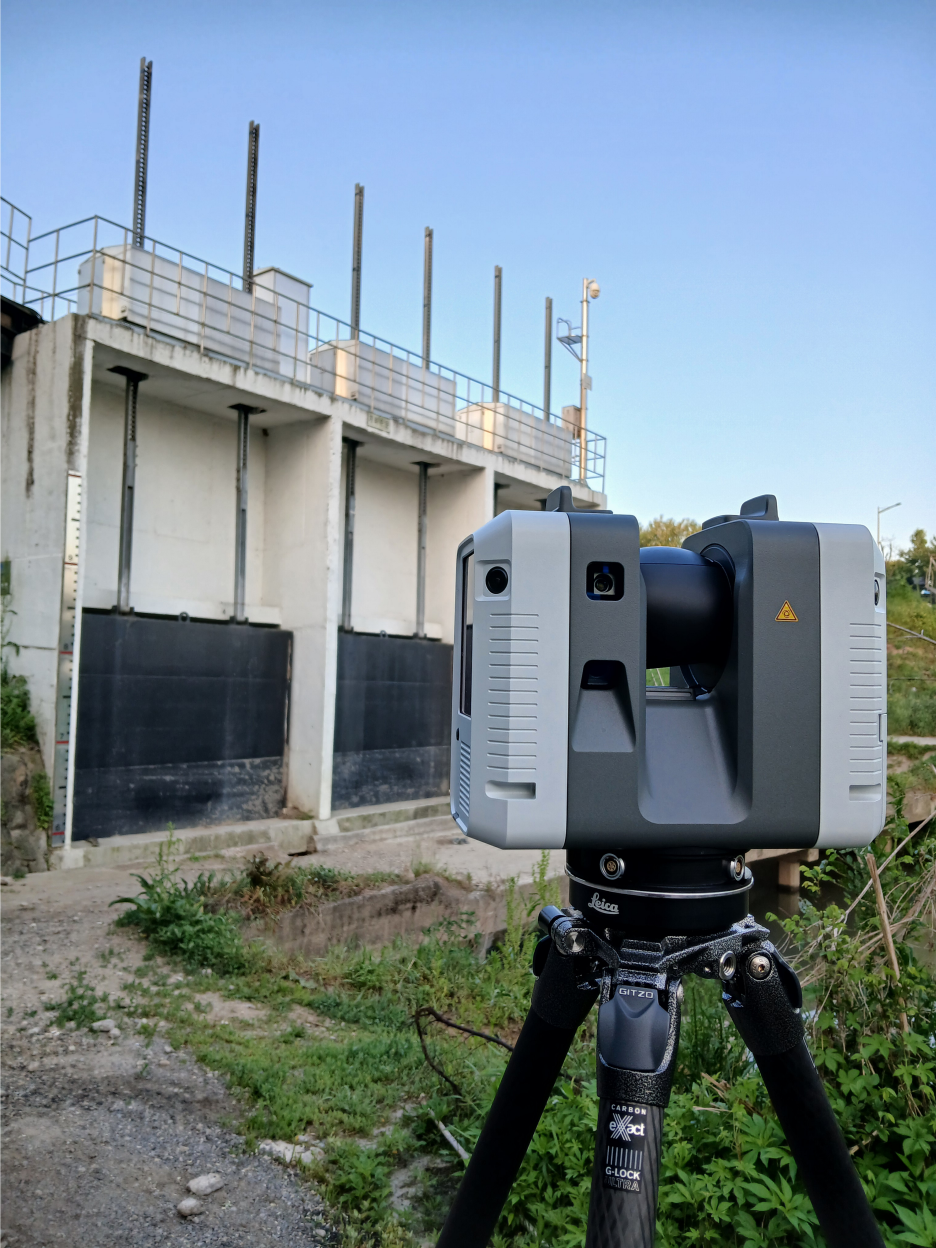

이번에 진행된 방화수문 스캔은 복잡한 야외 환경과 수면 반사, 철재 구조물이 혼재된 까다로운 현장이었습니다. 하지만 Leica RTC360의 압도적인 성능과 고도화된 후처리 기술을 통해 초정밀 데이터를 취득할 수 있었습니다.

• 스캔 대상: 방화수문 (Sluice Gate) 전체 구조물

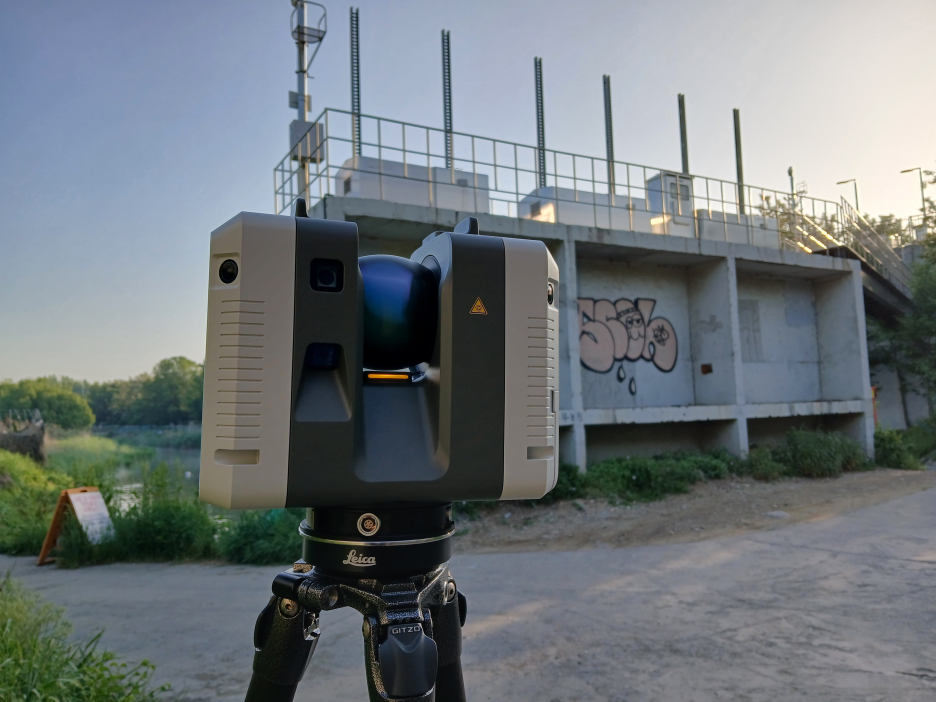

• 사용 장비: Leica RTC360 (초당 최대 200만 포인트 취득)
• 스캔 규모: 총 19개 스테이션(Station) 배치
• 취득 데이터 양: 약 3억 2,700만 포인트 (327M points)
• 정합 품질: 번들 오차 7mm / 전체 번들 오류 1mm (±2mm 수준의 매우 우수한 정밀도)

■ 3D 디지털 트윈 구축을 위한 6단계 프로세스

1단계 : 철저한 현장 스캔 (Data Acquisition)

수문 게이트 3경간 전체를 비롯해 콘크리트 벽면, 기둥, 슬래브, 그리고 상단의 권양기와 하류부 물받이 구간까지 빠짐없이 스캔을 진행했습니다. 야외 환경 특성상 수면 반사나 철재의 난반사가 발생할 수 있으나, 19개 스테이션에서 다각도로 스캔을 진행해 음영 구역 없는 정밀 데이터를 확보했습니다.

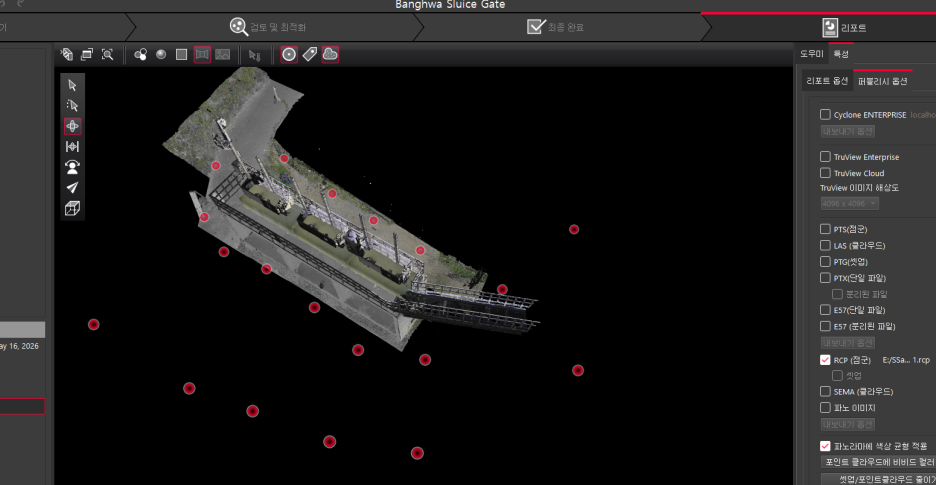

스캔데이터 현장 정합

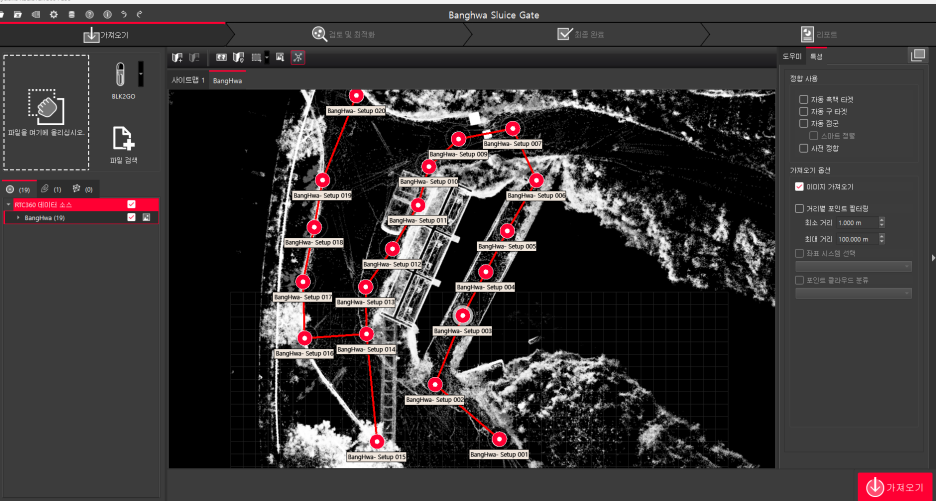

2단계 : 포인트클라우드 정합 (Registration)

취득한 19개 스테이션의 독립된 데이터를 하나로 묶는 정합 과정에는 Leica Cyclone Register 360 소프트웨어가 사용되었습니다.

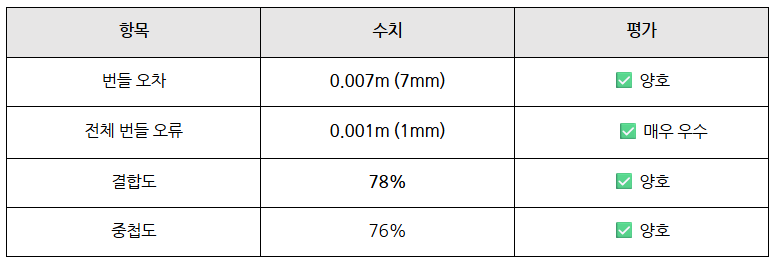

• 번들 오차: 0.007m (7mm)
• 전체 번들 오류: 0.001m (1mm)
• 데이터 결합도 및 중첩도: 각각 78%, 76% (모두 양호 수준) 모든 스테이션이 오차 기준 수치(15mm) 이내인 '초록색(Safe Zone)'으로 완벽하게 결합되어, 야외 구조물 기준으로 최상급의 정합 보고서 품질을 확보했습니다.



3D스캔 현황

3단계 : 정밀 노이즈 제거 (Data Cleaning)

Cyclone 3DR을 활용해 원천 데이터의 퀄리티를 높이는 후처리를 진행했습니다. 전체 3억 2,700만 포인트 중 에러 및 노이즈 포인트는 단 1,143개(0.0%)에 불과할 정도로 원본 데이터 자체가 깨끗했습니다. 수면 반사로 인해 튄 잔여 노이즈는 전문가의 수동 필터링 작업을 거쳐 완벽히 정제되었습니다.



노이즈 제거 매취형성

4단계 : 고해상도 3D 메쉬 생성 (Meshing)

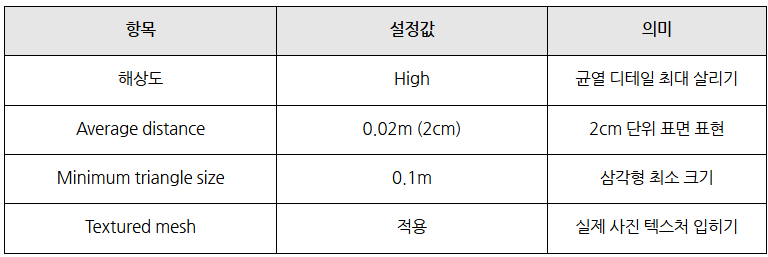

정제된 포인트클라우드 위에 연속적인 3D 표면을 입히는 메쉬 형성 작업을 수행했습니다. 콘크리트의 미세한 균열 디테일까지 최대한 살리기 위해 해상도를 'High'로 설정했으며, 평균 거리(Average distance) 0.02m 격자 단위로 표면을 표현했습니다. 여기에 실제 촬영된 고해상도 사진 텍스처를 매핑하여 실제 현장과 100% 일치하는 디지털 트윈 모델을 완성했습니다.

5단계 : 표면 편차 분석 (Surface Levelness Analysis)

Cyclone 3DR의 고급 분석기능을 활용해 수문 콘크리트 벽면 전체의 변형 상태를 0.5m 격자 단위로 정량 측정했습니다. 육안으로는 절대 찾아낼 수 없는 미세한 돌출과 박리 현상을 '색상 편차 맵'으로 시각화했습니다.

• 정상 구간: -12.8m ~ -13.7m (초록색 표기)
• 주의 구간: -14.0m ~ -14.9m (노란색 표기 - 철근 부식 및 팽창 의심 부위 확인)
• 심각 구간: -15.0m 이하 (빨간색 표기 - 좌측 하단 기둥 접합부에서 -15.224m의 박리 및 변형 의심 구간 정밀 포착)



  표면편차 분석

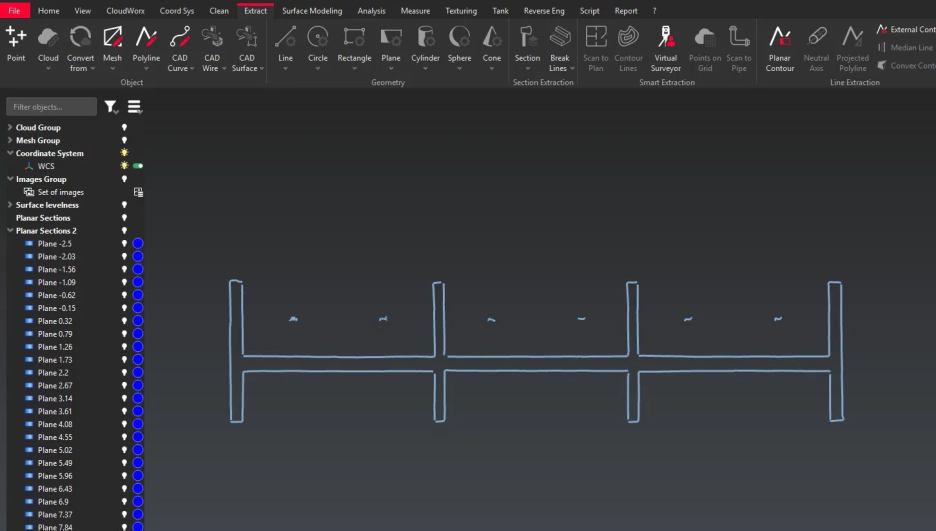

6단계 : 단면 추출 및 캐드(CAD) 도면화

최종 완성된 3D 메쉬 모델을 기반으로 0.47m 간격의 세밀한 수평 단면을 추출했습니다. 이 단면 데이터는 역설계의 핵심으로, DXF 포맷으로 변환되어 AutoCAD 등 일반 설계 프로그램에서 바로 활용할 수 있도록 지원합니다.

단면추출

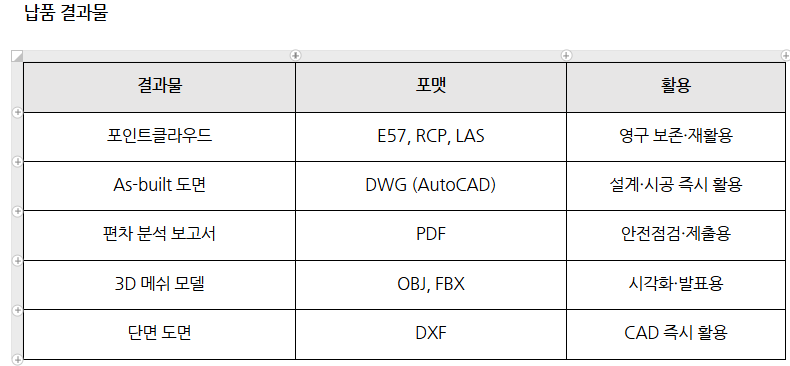

■ 최종 납품 결과물 및 포맷 안내

공간아카이브는 현장 상황과 발주처의 목적에 맞춰 즉시 활용 가능한 다양한 포맷의 고품질 결과물을 제공합니다.

1. 포인트클라우드 원천 데이터 (.E57, .RCP, .LAS) : 영구 보존 및 향후 재활용을 위한 기초 데이터
2. As-built 현황 도면 (.DWG) : AutoCAD 등에서 즉시 편집 가능한 설계/시공용 도면
3. 단면 도면 (.DXF) : 구조물 형상을 정밀하게 기록한 역설계 도면
4. 3D 메쉬 모델 (.OBJ, .FBX) : 시각화 시뮬레이션 및 프레젠테이션 발표용 3D 데이터
5. 편차 분석 보고서 (.PDF) : 안전점검 증빙 및 유관 기관 제출용 자동 생성 보고서

■ 노후 하천 시설물(수문·보) 3D 스캔 데이터의 6가지 핵심 활용처



• [1] 구조물 안전 점검 및 진단: 감지 기준 10mm 이상의 콘크리트 균열, 배부름, 박리 현상을 정량적으로 파악하여 정기 안전점검의 객체 신뢰도를 높입니다.
• [2] As-built(현황) 도면 제작: 도면이 유실된 노후 수문도 단 하루의 스캔 작업만으로 오차 없는 평면도, 입면도, 단면도를 완벽하게 복원해 냅니다.
• [3] 보수·보강 설계 지원: 수문 게이트나 권양기 교체 시, 신규 설비가 기존 구조물과 간섭을 일으키지 않는지 사전에 3D 시뮬레이션으로 검토할 수 있습니다.
• [4] 시계열 변형 모니터링: 정기적인 3D 스캐닝을 통해 축적된 데이터를 비교하면, 시간에 따른 구조물의 미세한 유동이나 변형량을 정밀 추적할 수 있습니다.
• [5] 수리·수문 해석 기능 지원: 추출된 정확한 보(Weir) 단면 형상 값은 수리 모델링의 정밀한 입력 매개변수로 활용됩니다.
• [6] 하천 시설물 디지털 트윈(GIS) 구축: 공간아카이브의 포인트클라우드 데이터를 GIS 시스템과 연동하면, 스마트 하천 시설물 통합 관리 시스템의 완벽한 뼈대가 됩니다.

도면이 유실되어 유지보수에 난항을 겪고 있거나, 육안 검사만으로는 안전성이 우려되는 노후 구조물이 있다면 언제든 3D 스캐닝 전문가 그룹 공간아카이브를 찾아주십시오.

단 하루의 정밀 스캔으로 완벽한 현황 파악부터 정량적 안전 진단 데이터까지 원스톱으로 해결해 드리겠습니다.
